防磨膠泥廠家-風(fēng)機(jī)葉輪陶瓷耐磨料生產(chǎn)施工

防磨膠泥廠家-風(fēng)機(jī)葉輪陶瓷耐磨料生產(chǎn)施工，防磨膠泥是一種非金屬膠凝材料，它是采用耐酸和耐堿的人工合成原料經(jīng)嚴(yán)格的工藝配比和先進(jìn)的無(wú)機(jī)聚合技術(shù)制成的一種粉狀陶瓷材料。在施工現(xiàn)場(chǎng)，將研制液體無(wú)機(jī)膠水加入這種材料，采用人工或機(jī)械方式涂抹在設(shè)備內(nèi)襯或表面，經(jīng)過(guò)一系列的化學(xué)反應(yīng)，在常溫下3天后達(dá)到陶瓷的結(jié)合強(qiáng)度和硬度。其主要適用于水泥、電力、冶金、等行業(yè)中一些高溫、含塵濃度大，酸堿侵蝕磨損嚴(yán)重的管道、煙道、收塵器、下料漏斗、下料溜槽、選粉機(jī)等設(shè)備和輸送管道。該產(chǎn)品已在國(guó)內(nèi)400余家水泥、電力、礦山企業(yè)應(yīng)用。在水泥行業(yè)，本產(chǎn)品已經(jīng)供應(yīng)萊歇立磨、史密斯立磨、宇部立磨、原料磨、熟料磨、煤磨出風(fēng)口風(fēng)管、蓖冷機(jī)至電收塵器管道和選粉機(jī)上部殼體等輸送管道，是代替?zhèn)鹘y(tǒng)的陶瓷片、耐磨鋼板、鑄石板的新一代耐磨材料。

防磨膠泥的施工步驟：

1.焊接；施工中要錨固焊接底部骨架龜甲網(wǎng)，龜甲網(wǎng)的焊接嚴(yán)格要求焊接點(diǎn)橫向間距為20mm,縱向間距為10mm，這樣才能使龜甲網(wǎng)和底部鋼板能很好的焊接在一起，從而不會(huì)出現(xiàn)由于震動(dòng)或者風(fēng)速過(guò)大而導(dǎo)致龜甲網(wǎng)松動(dòng)或者脫落。

2.檢查焊接；龜甲網(wǎng)焊接完畢后需做初步檢查，不能出現(xiàn)漏焊或者焊點(diǎn)間距過(guò)大等不合格問(wèn)題，如有問(wèn)題需及時(shí)加固，以保證基礎(chǔ)骨架的牢固性。

3.準(zhǔn)備攪拌；開(kāi)始攪拌陶瓷防磨膠泥，一次不能往攪拌機(jī)倒入太多的陶瓷涂料，每次倒入四袋（100公斤）即可，倒入太多會(huì)導(dǎo)致材料攪拌不均勻從而影響材料性能。

4.開(kāi)始攪拌；加入適量的固化劑，使耐磨料與固化劑充分?jǐn)嚢杈鶆�，然后加入適量的膠水充分?jǐn)嚢杈鶆�，攪拌時(shí)間為10-15分鐘為宜，直至陶瓷涂料與膠水形成一個(gè)黏度很大的濕球狀，才能從攪拌機(jī)里放出來(lái)開(kāi)始使用。

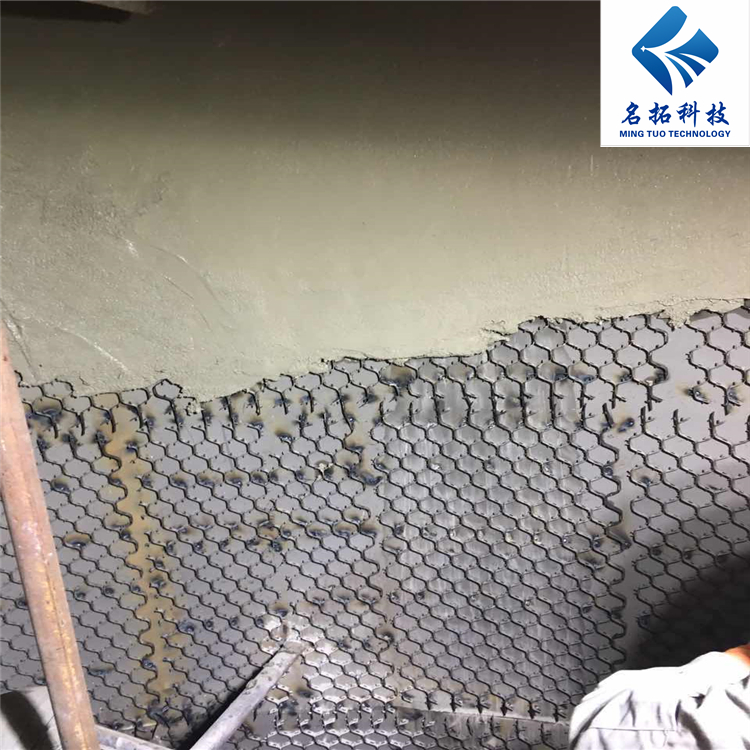

5.涂抹；操作人員需配備勞保手套、口罩、眼鏡及防護(hù)帽等防護(hù)用品，如果在高空作業(yè)需要佩戴合格的防護(hù)帶，從桶內(nèi)取出適量耐磨料（每次約兩公斤為宜），需用力涂抹在焊接好的龜甲網(wǎng)上，保證不能有空洞或壓不實(shí)的現(xiàn)象，以保證耐磨陶瓷涂料緊密的和龜甲網(wǎng)及鋼板結(jié)合在一起，垂直面和頂部需一次成型，不能分層涂抹，以防止出現(xiàn)起層現(xiàn)象。

6.檢查；涂抹好的耐磨陶瓷涂料不能有鼓包或塌落現(xiàn)象，如果發(fā)現(xiàn)及時(shí)然后重新涂抹，直到耐磨陶瓷涂料與鋼板緊密結(jié)合在一起方可使用。

7.保養(yǎng)；耐磨料需過(guò)了保養(yǎng)期達(dá)到強(qiáng)度后才能正常使用，夏季一般為48小時(shí)，冬季一般為72小時(shí)。

防磨膠泥特點(diǎn)：

（1）具有穩(wěn)定的機(jī)械強(qiáng)度和剛度。耐磨陶瓷涂料主要由耐磨骨料和結(jié)合系統(tǒng)組成，密度大，無(wú)大的宏觀缺陷，強(qiáng)度可達(dá)150MPa,是一般混凝土和耐火澆注料無(wú)法企及的，主要是采用了離子化合物和部分人工全成共價(jià)化合物，其離子鍵結(jié)合牢固，所以強(qiáng)度和剛度很在，可抵御物料的沖擊力和剪切應(yīng)力。而結(jié)合系統(tǒng)由于采取復(fù)合強(qiáng)化措施和處理，形成化學(xué)結(jié)合，致使其強(qiáng)度很高。

（2）具有優(yōu)良的韌性和抗震性。由于耐磨陶瓷涂料采用定向網(wǎng)狀增強(qiáng)措施，通過(guò)耦合進(jìn)一步改變韌性，所以抗斷裂、韌性強(qiáng)，可防止沖擊力造成的破損和剝落。另一方面，由于離子鍵和其共價(jià)鍵為強(qiáng)結(jié)合鍵，鍵能比較高，低溫對(duì)其影響很小，而且它的振動(dòng)頻率高，常溫難以對(duì)其構(gòu)成威脅，不會(huì)產(chǎn)生熱震損毀。

（3）整體性好。由于耐磨可塑料采取了雙重補(bǔ)強(qiáng)措施，有的甚至采取了多種補(bǔ)強(qiáng)措施，地改變了材料性能，使其體積穩(wěn)定，不可能產(chǎn)生裂縫，因而整體性好，另外施工為整體施工，無(wú)接縫出現(xiàn)，因而整體性進(jìn)一步提高。

（4）環(huán)境相容性好。由于采用了耐酸和耐堿的人工合成原料，不會(huì)和礦渣發(fā)生反應(yīng)，同時(shí)由于這種材料多為高溫合成原料，晶體發(fā)育好，結(jié)構(gòu)完整，環(huán)境溫度不會(huì)對(duì)它造成大的影響，屬環(huán)境惰性材料，因而對(duì)環(huán)境敏感性差。

防磨膠泥生產(chǎn)運(yùn)行期間會(huì)產(chǎn)生大量易磨損部位和部件，例如原料磨及原料磨風(fēng)管和原料磨旋風(fēng)筒（也叫生料磨），篦冷機(jī)至電收塵風(fēng)管，余熱發(fā)電管道，高溫二次風(fēng)管，鍋爐沉降室，水泥磨旋風(fēng)筒及選機(jī)殼體等部位，容易出現(xiàn)磨薄磨穿，更有因?yàn)轱L(fēng)管磨穿而導(dǎo)致不得不停機(jī)進(jìn)行維護(hù)維修，從而大范圍影響整條生產(chǎn)線的正常運(yùn)行，在水泥行情如日中天的旺季由于易磨損部件磨透磨穿而導(dǎo)致停機(jī)維修和修補(bǔ)，對(duì)整條生產(chǎn)線的運(yùn)行和整個(gè)企業(yè)的產(chǎn)量更是一個(gè)大的影響，如果因?yàn)檫@些易磨損部位出現(xiàn)磨損導(dǎo)致漏風(fēng)漏而導(dǎo)致停機(jī)，對(duì)整個(gè)生產(chǎn)企業(yè)來(lái)說(shuō)是得不償失的。
