陶瓷耐磨涂料施工說明
陶瓷耐磨涂料施工說明，陶瓷耐磨涂料有很好的耐磨性能，是立磨、輥壓機(jī)、選粉機(jī)、粉體管道閥門和粉料輸送管道內(nèi)襯的理想材料。在各種粉體生產(chǎn)線上（特別是非金屬礦物粉體生產(chǎn)線）有諸多設(shè)備和管道內(nèi)部長(zhǎng)期受到物料或高濃度含塵氣體的沖刷。例如磨機(jī)出口風(fēng)管、選粉機(jī)、球磨機(jī)溜槽、下料斗、各種閥門內(nèi)腔、閘板及輸送管道等等。
陶瓷耐磨涂料在生產(chǎn)和加工環(huán)節(jié)中是相當(dāng)嚴(yán)格的，其配料是由二十多種耐酸堿結(jié)合劑和高密度碳化硅及莫來石骨料加工而成，所以對(duì)現(xiàn)場(chǎng)的使用也有嚴(yán)格的要求，工況或企業(yè)在使用耐磨陶瓷涂料的時(shí)候經(jīng)常遇到一些問題，現(xiàn)在就給大家做一個(gè)解析，常見的問題如下；

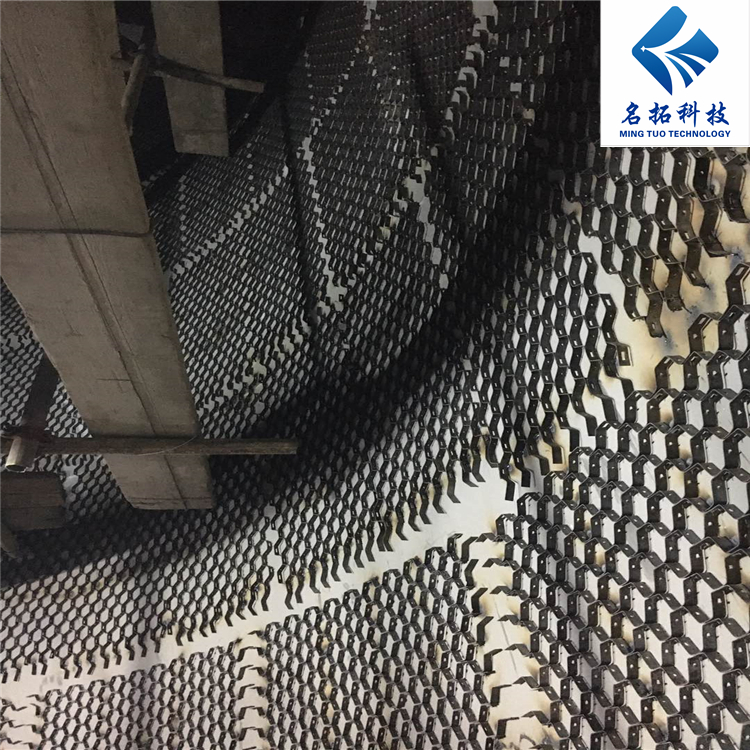

1. 焊接；施工中要錨固焊接底部骨架龜甲網(wǎng)，龜甲網(wǎng)的焊接嚴(yán)格要求焊接點(diǎn)橫向間距為20mm,縱向間距為10mm，這樣才能使龜甲網(wǎng)和底部鋼板能很好的焊接在一起，從而不會(huì)出現(xiàn)由于震動(dòng)或者風(fēng)速過大而導(dǎo)致龜甲網(wǎng)松動(dòng)或者脫落。
2. 檢查焊接；龜甲網(wǎng)焊接完畢后需做初步檢查，不能出現(xiàn)漏焊或者焊點(diǎn)間距過大等不合格問題，如有問題需及時(shí)加固，以保證基礎(chǔ)骨架的牢固性。
3. 準(zhǔn)備攪拌；開始攪拌耐磨陶瓷涂料，一次不能往攪拌機(jī)倒入太多的陶瓷涂料，每次倒入四袋（100公斤）即可，倒入太多會(huì)導(dǎo)致材料攪拌不均勻從而影響材料性能。
4. 開始攪拌；加入固化劑，使耐磨陶瓷涂料與固化劑充分?jǐn)嚢杈鶆颍缓蠹尤肽z水充分?jǐn)嚢杈鶆�，攪拌時(shí)間為10-15分鐘為宜，直至陶瓷涂料與膠水形成一個(gè)濕球狀并且黏度很大，才能從攪拌機(jī)放出來開始使用。

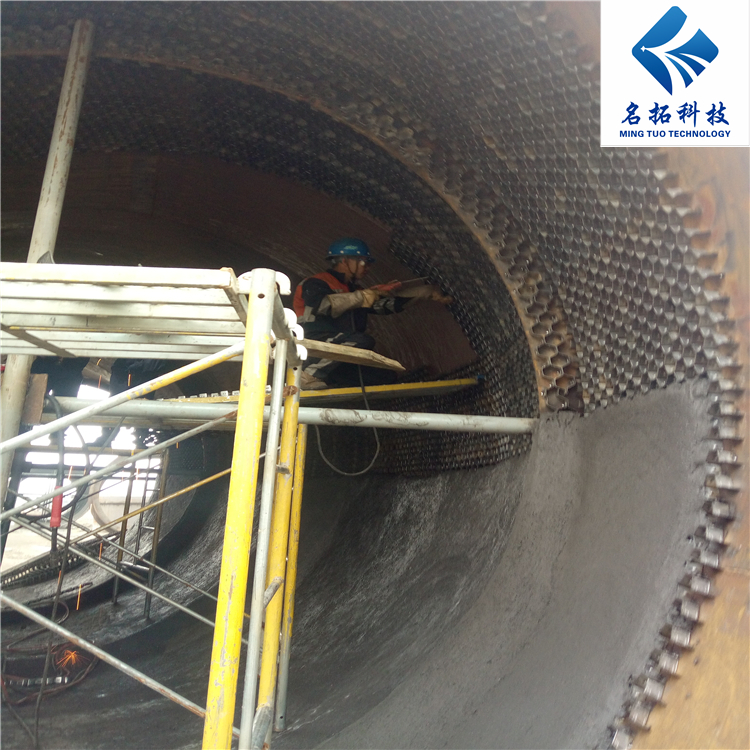

5. 涂抹；操作人員需配備勞保手套及口罩眼鏡防護(hù)帽等防護(hù)用品，如果在高空作業(yè)需要佩戴合格的防護(hù)帶，從桶內(nèi)取出適量陶瓷涂料（每次約兩公斤為宜），需用力涂抹在焊接好的龜甲網(wǎng)上，保證不能有空洞或壓不實(shí)的現(xiàn)象，以保證耐磨陶瓷涂料緊密的和龜甲網(wǎng)及鋼板結(jié)合在一起，垂直面和頂部需一次成型，不能分層涂抹，以防止出現(xiàn)起層現(xiàn)象。
6. 檢查；涂抹好的耐磨陶瓷涂料不能有鼓包或塌落現(xiàn)象，如果發(fā)現(xiàn)及時(shí)清理然后重新涂抹，直到耐磨陶瓷涂料與鋼板緊密結(jié)合在一起方可使用。
7. 保養(yǎng)；耐磨陶瓷涂料需過了保養(yǎng)期達(dá)到強(qiáng)度后才能正常使用，夏季一般為48小時(shí)，冬季一般為72小時(shí)。
鄭州名拓耐磨材料有限公司針對(duì)水泥廠上述易磨損部位研制的高強(qiáng)度耐磨陶瓷涂料，隨著全體員工不斷的努力和創(chuàng)新，研發(fā)的耐磨陶瓷涂料的針對(duì)水泥廠易磨損部件而創(chuàng)新。
產(chǎn)品類型有多種使用范圍，其中水調(diào)型耐磨陶瓷涂料使用溫度區(qū)間為-60-300℃，其優(yōu)點(diǎn)為使用方便，結(jié)合度高強(qiáng)度好，再加上防爆纖維，會(huì)使產(chǎn)品適用性和耐磨性達(dá)到一個(gè)良好的使用效果。適合各種現(xiàn)場(chǎng)維護(hù)與維修，其優(yōu)點(diǎn)是操作方便，在現(xiàn)場(chǎng)直接加水調(diào)和攪拌就可投入使用。
